Incorporação de óxido em matriz mineral para a síntese de fotocatalisador

ISBN 978-85-85905-19-4

Área

Materiais

Autores

Morais, A.I.S. (UFPI) ; Oliveira, W.V. (UFPI) ; Araujo, F.P. (UFPI) ; Furtini, M.B. (UFPI) ; da Silva Filho, E.C. (UFPI) ; Osajima, J.A. (UFPI)

Resumo

A busca por novos fotocatalisadores tem sido alvo de estudos de muitas pesquisas. A possibilidade de incorporação de óxidos com características fotocatalíticas em compostos com elevada área superficial tem sido uma alternativa viável para aumento da eficiência em processos de fotodegradação. Nesse sentido, o presente trabalho teve como objetivo incorporar o dióxido de titânio pelo método sol-gel na paligorsquita para possível aplicação em fotocatálise. PGT-350 foi obtida por método sol-gel mediante calcinação das amostras em 350 °C e caracterizadas com auxílio de DRX e FTIR. Os resultados comprovaram a incorporação de TiO2 na paligorsquita com formação da fase anatase desse óxido. Isso sugere que o material obtido deve apresentar propriedades fotocatalíticas.

Palavras chaves

Paligorsquita; Dióxido de titânio; Fotocatalisador

Introdução

A síntese de novos fotocatalisadores tem sido um tema amplamente discutido no meio científico,em virtude da possibilidade de remoção de diversos tipos de contaminantes presentes, principalmente, em efluentes industriais (BENALIOUA et al., 2015). O dióxido de titânio (TiO2) é um óxido de ação fotocatalítica que age em diferentes substratos desde que seja fornecido radiação UV ao mesmo (BOUNA et al., 2011). Contudo, sua baixa área superficial atua como um fator limitante a sua aplicação (MA et al., 2015). Nesse sentido, a utilização de suportes na incorporação desse óxido tem se mostrado uma excelente alternativa para contornar tal dificuldade. Argilas são matrizes minerais abundantes e que apresentam como principal característica uma elevada área superficial. Sua utilização como suporte fotocatalítico torna-se vantajosa inclusive do ponto de vista econômico dada sua disponibilidade natural (CHEN et al., 2014). A Paligorsquita (PG),é um argilomineral com a fórmula estrutural teórica Si 8(Al,Mg,Fe) 5O20(OH)2(H2O) 4•4H2O] e que possui elevada estabilidade térmica e forte resistência mecânica (LUO et al., 2016; YANG et al.,2016). Nesse sentido, o presente trabalho teve como objetivo incorporar o dióxido de titânio pelo método sol-gel na paligorsquita para possível aplicação em fotocatálise.

Material e métodos

Para a síntese do material de estudo foi utilizada a técnica sol-gel. Assim, inicialmente, PG oriunda da Espanha foi macerada com auxílio de pistilo e almofariz e, em seguida, o argilomineral foi peneirado em uma malha 200 mesh (74 μm), com o intuito de se obter um pó fino e homogêneo (ZHANG et al., 2009). Para retirada da matéria orgânica, a argila foi umedecida com água destilada e tratada com peróxido de hidrogénio à temperatura ambiente por um período de 24 h. Após o tratamento químico, as amostras foram centrifugadas e lavadas com água destilada. Em seguida, o material obtido foi seco a 75°C por cerca de 12 horas (ELERT; PARDO; NAVARRO, 2015; MONFORTE; RUBIO; CHI, 2015). Isopropóxido de titânio IV de grau analítico 97% (Sigma Aldrich) e sem purificação prévia foi utilizado para obtenção de partículas de TiO2. Na preparação da paligorsquita (PG) com dióxido de titânio (T), utilizou-se a proporção de 1:1 m/m de argila em relação a massa de isopropóxido de titânio (ISO). PG foi misturada com 20 mL de etanol durante 30 minutos. Enquanto isso, 6 mL de ISO foram adicionados lentamente em 100 mL de etanol sob agitação. Em seguida, 6 mL de água destilada foi adicionada à mistura de ISO para formar uma solução coloidal de coloração branca. Após 1 h de agitação magnética da solução de PG, adicionou-se solução de ISO previamente preparada, e prosseguiu-se com agitação constante por mais 30 minutos. Após homogeneização completa da mistura, a mesma foi colocada em repouso por 24 horas. O material recolhido foi seco em estufa, sob temperatura de 75 C° por 12 h. O tratamento térmico das amostras foi conduzido sob temperatura de 350 °C, por 2 h com taxa de aquecimento de 10 °C.mim-1, obtendo-se o material intitulado de (PGT-350).Mesmo processo foi feito para obtenção do TiO2 puro intitulado de T-350. Por fim, as amostras obtidas foram caracterizadas por meio das técnicas de Difração de Raios-X (DRX) em um Difratômetro de raios-X Shimadzu-XRD- 6000 com radiação Cu-Kα com 5º≤2θ≥75º e Espectroscopia de Infravermelho com Transforma de Fourier (FTIR)em um espectrômetro FT-IR Varian 670IR com varredura de 4000 cm-1 a 400 cm-1 usando pastilha de KBr. Para fins comparativos amostras de PG e TiO2 puras foram analisadas com as técnicas de caracterização descritas acima.

Resultado e discussão

A estrutura cristalina do material sintetizado foi avaliada por meios dos resultados de DRX obtidos. A Figura 1 apresenta o difratograma das amostras estudas. Com base na Figura mostrada foi possível observar que a PG pura apresentou as reflexões típicas, conforme descreve a literatura, em 2θ= 8,58°, 14,02°, 16,54°, 20°, 28,12°, 28,88°, 33,6°, cartão cristalográfico n 00-021- 0957, onde esses correspondem aos planos (110), (200), (130), (040), (400), (221) bem condizente com a literatura (ZHU et al., 2016; ZHAO et al., 2007). Para o dióxido de titânio, intitulado de T-350, reflexos característicos referentes a fase anatase do TiO2, foram encontrados em 2θ iguais à 25,3°, 37,9°, 47,6°, 53,9 54,8°,62,74°, atribuídos aos planos (101), (004), (200), (105), (211) e (204) (SHI et al., 2016; PAPOULIS et al., 2013; CHEN et al., 2014), de acordo com a ficha (01-073-1764). No difratograma referente à PGT-350, constatou-se que os ângulos principais P não sofreram deslocamento, contudo, uma diminuição na intensidade dos picos foi observada. Surgimento do pico em 2θ= 9,8, ocorre devido a desidratação e deformação da estrutura da argila (YAN et al., 2012). Em 2θ= 8,5°, referente ao plano (110), teve sua intensidade diminuída, explicada pelas perdas parciais de moléculas de água (XAVIER et al., 2016). Um importante dado a se destacar é que o material sintetizado apresentou as fases referentes a anatase do TiO2. Essa fase foi encontrada em 2θ= 25,34°, 37,9°, 47,92°, 55,1° do difratograma, comprovando assim a incorporação desse óxido na paligorsquita. Esse resultado sugere que o material obtido deve apresentar propriedade fotocatalítica já que a fase mencionada é necessária para que TiO2 seja utilizado como fotocatalisador. A Figura 2 mostra os espectros de FTIR das amostras estudadas. Com base na Figura 2 foi possível identificar bandas comuns dessa argila onde, aquelas presentes na região entre 3616 e 3267 cm-1 correspondem a bandas características de grupos hidroxilas de moléculas de água coordenada de magnésio sobre a borda da folha octaédrica (XAVIER et al., 2016).Vibrações associadas à estiramento de hidroxila ligados aos metais da argila, (Al, Fe, Mg) são responsáveis pelo aparecimento das bandas em 3581 a 3267 cm-1 (OGORODOVA et al., 2015; XAVIER et al., 2016). Os modos vibracionais característicos de flexão de OH em moléculas de água adsorvidas, zeólita e coordenada, encontram-se nas regiões de 1656, 1674 e 1629 cm-1, respectivamente (SUÁREZA, M.; GARCÍA-ROMERO, E., 2006; OGORODOVAet al., 2015). As bandas de absorção entre 1300 e 400 cm-1 são atribuídos da combinação de estrutura de vibração de estiramento e de curvatura do Si-O ou Al-O e octaédrica M-OH (M significa elemento de metal). (SUÁREZA, M.; GARCÍA-ROMERO, E., 2006). Para o material PGT-350, o estiramento simétrico de Ti-O-Ti, promove o aparecimento de bandas no intervalo entre 1000 à 400 cm-1(MANVEEN; VERMA, 2014; GHALY et al., 2011), e comprova a presença do TiO2 no material sintetizado ao se estabelecer o comparativo com o FTIR do TiO2 puro. No processo de calcinação, uma breve degradação da estrutura é um processo esperado, com isso à diminuição das intensidades das bandas referente à PG no espectro de PGT-350 é atribuída a esse fato (YANG et al., 2016).

Difratograma das amostras estudadas.

Paligorsquita pura (PG) sem tratamento térmico, dióxido de titânio puro (T-350) e compósito (PGT- 350) calcinados a 350 °C.

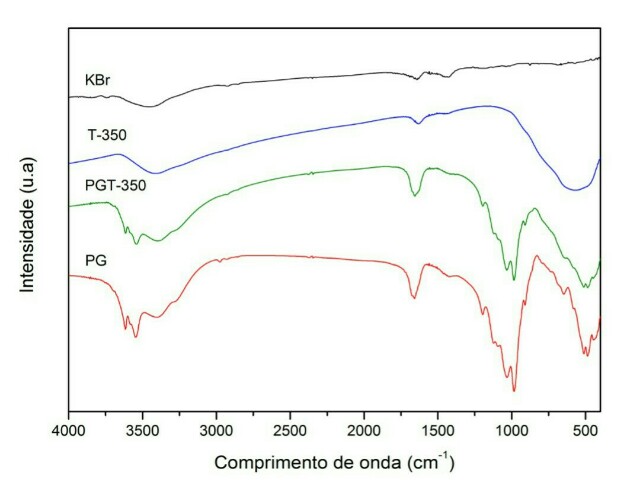

Caracterização por FTIR das amostras estudadas.

Espectro de infravermelho da paligorsquita pura (PG), compósito (PGT-350), dióxido de titânio puro (T) e KBr.

Conclusões

Dióxido de titânio foi incorporado em paligorsquita por meio da técnica sol- gel. Os principais picos referentes à PG e à fase anatase do óxido bem como as principais bandas de PG e dióxido titânio foram observados no material sintetizado. Esses resultados comprovam a eficiência do método e sugerem a potencialidade do material para atividade fotocatalítica.

Agradecimentos

CNPq, FAPEPI, UFPI.

Referências

BENALIOUA, B.; MANSOUR, M.; BENTOUAMI, A.; ELANDALOUSSI, E. H. The layered double hydroxide route to Bi-Zn co-doped TiO2 with high photocatalytic activity under visible light. Journal of Hazardous Materials . vol. 288, p.158-16, 2015.
LUO, S.; ZHOU, W.;XIE, A.; WU, F.; YAO, C.; LI, X.; ZUO, S.;LIU, T. Effect of MnO2 polymorphs structure on the selective catalytic reduction of NOx with NH3 over TiO2–Palygorskite. Chemical Engineering Journal, vol. 286, p. 291–299, 2016.
YANG, Y.; LIU, R.; ZHANG, G.; GAO, L.; ZHANG, W. Preparation and photocatalytic properties of visible light driven Ag–AgCl–TiO2/palygorskite composite. Journal of Alloys and Compounds, vol. 657, p. 801-808, 2016.
MA, J.; ZHU, C.;LU, J.; LIU, H.; HUANG, L.; CHEN, T.;CHEN, D.Catalytic degradation of gaseous benzene by using TiO2/goethite immobilized on palygorskite: Preparation, characterization and mechanism. Solid State Sciences,vol. 49 , p. 1-9, 2015.
ZHANG, L.; Lv, F.; ZHANG, W.; Li, R.; ZHONG, H.; ZHAO, Y.; ZHANG, Y.; WANG, X. Photo degradation of methyl orange by attapulgite–SnO2–TiO2 nanocomposites. Journal of Hazardous Materials, v. 171, p. 294 a 300, 2009.
MONFORTE, G. A. S.; RUBIO, J. L. G.; CHI, P. I. G. Influence of Chemically Treated Palygorskite Over the Rheological Behavior of Polypropylene Nanocomposites. Ingeniería Investigación y Tecnología, vol. XVI (número 4), p. 491-501, 2015.
ELERT, K.; PARDO, E. S.; NAVARRO, C. R. Influence of organic matter on the reactivity of clay minerals in highly alkaline environments. Applied Clay Science, vol. 111, p. 27–36, 2015.
CHEN, D.; DU, Y.;ZHU, H.; DENG, Y. Synthesis and characterization of a microfibrous TiO2–CdS/palygorskite nanostructured material with enhanced visible-light photocatalytic activity. Applied Clay Science, vol. 87 , p. 285-291, 2014.
BOUNA, L.;RHOUTA, B.; AMJOUD, M.; MAURY, F.; LAFONT, M.-C.; JADA, A.; SENOCQ, F.; DAOUDI, L. Synthesis, characterization and photocatalytic activity of TiO2 supported natural palygorskite microfibers. Applied Clay Science, vol. 52, Issue 3 , p. 301-311, 2011.
ZHU, Y.;CHEN, T.;LIU, H.;XU, B.;XIE, J.Kinetics and thermodynamics of Eu(III) and U(VI) adsorption onto palygorskite. Journal of Molecular Liquids, vol. 219 , p. 272-278, 2016.
ZHAO, D.; ZHOU, JI.; LIU, N. Surface characteristics and photoactivity of silver-modified palygorskite clays coated with nanosized titanium dioxide particles. Materials Characterization, vol. 58, Issue 3 , p. 249-255, 2007.
SHI, Y.; YANG, Z.; WANG, B.; AN, H.;CHEN, Z.;CUI, H. Adsorption and photocatalytic degradation of tetracycline hydrochloride using a palygorskite-supported Cu2O–TiO2 composite Cu2O–TiO2 composite. Applied Clay Science, vol. 119, parte 2, p. 311-320, 2016.
PAPOULIS, D.; KOMARNENI, S.; PANAGIOTARAS, D.; NIKOLOPOULOU, A.; LI, H.; YIN, S.; TSUGIO, S.; KATSUKI, H. Palygorskite–TiO2 nanocomposites: Part 1. Synthesisandcharacterization. Applied Clay Science, vol. 83–84, p. 191–197, 2013.
XAVIER, K. C.M.; SANTOS, M. S.F.; J. A.; LUZ, A. B.;FONSECA, M. G.; FILHO, E. C. S. Thermally activated palygorskites as agents to clarify soybean oil. Applied Clay Science, vol. 119, Parte 2, p. 338-347, 2016.
YAN, W.;LIU, D.;TAN, D.;YUAN, P.; CHEN, M. FTIR spectroscopy study of the structure changes of palygorskite under heating. Spectrochimica Acta Part A: Molecular and Biomolecular Spectroscopy, vol. 97, p. 1052-1057, 2012.
SUÁREZA, M.; GARCÍA-ROMERO, E. FTIR spectroscopic study of palygorskite: Influence of the composition of the octahedral sheet. Applied Clay Science, vol. 31, Edições 1-2, p. 154-163, 2006.
OGORODOVA, L.;VIGASINA, M.;MELCHAKOVA, L.; KRUPSKAYA, V.; KISELEVA, I. Thermochemical study of natural magnesium aluminum phyllosilicate: Palygorskite. The Journal of Chemical Thermodynamics, vol.

Patrocinadores

CAPES CNPQ FAPESPA

Apoio

IF PARÁ UFPA UEPA CRQ 6ª Região INSTITUTO EVANDRO CHAGAS SEBRAE PARÁ MUSEU PARAENSE EMILIO GOELDI

Realização

ABQ ABQ Pará
