Realizado em Maceió/AL, de 28 a 30 de Agosto de 2013.
ISBN: 978-85-85905-04-0
TÍTULO: Avaliação de filmes de quitosana produzidos com diferentes solventes
AUTORES: Moura, J.M. (UNIVERSIDADE FEDERAL DO RIO GRANDE) ; Rodrigues, D.A.S. (UNIVERSIDADE FEDERAL DO RIO GRANDE) ; Farias, B.S. (UNIVERSIDADE FEDERAL DO RIO GRANDE) ; Dias, J.S. (UNIVERSIDADE FEDERAL DO RIO GRANDE) ; Moura, C.M. (UNIVERSIDADE FEDERAL DO RIO GRANDE) ; Pinto, L.A.A. (UNIVERSIDADE FEDERAL DO RIO GRANDE)
RESUMO: Filmes ou revestimentos têm sido definidos como aqueles que podem ser preparados
sobre o material ou colocado sobre ele, podendo ser ingerido juntamente com o
alimento. A quitosana é um polissacarídeo obtido a partir da desacetilação
alcalina da quitina. Possui atividade antimicrobiana, antifúngica. Este trabalho
tem como objetivo produzir filmes à base de quitosana utilizando solução de ácido
acético e ácido lático como solvente e verificar a influência destes nas
propriedades mecânicas e de permeabilidade ao vapor de água dos filmes. O filme
que apresentou melhores características quanto a PVA (2,11 g mm dia-1 m-2 kPa-1) e
RT (38 MPa) foi o filme elaborado com ácido acético. Já em relação ao A o melhor
valor foi nos filmes produzidos com ácido lático (55%).
PALAVRAS CHAVES: filme; gelatina; pescado
INTRODUÇÃO: Filmes biopoliméricos tem sido objeto de grande interesse nos últimos anos
devido à preocupação com os limitados recursos naturais e ao impacto ambiental
causado pelo uso de plásticos lentamente degradados (Srinivasa et al., 2007).
Estes filmes ou revestimentos têm sido definidos como aqueles que podem ser
preparados sobre o material ou colocado sobre ele, podendo ser ingerido
juntamente com o alimento (Bravin et. al., 2006). Além de atuar como barreira
protetora a gases, os filmes comestíveis podem ser utilizados como
transportadores de compostos bioativos (Bourbon et al., 2011).
A quitosana é um polissacarídeo obtido principalmente a partir da desacetilação
alcalina da quitina, que é o maior constituinte de exoesqueletos de crustáceos.
A quitosana possui atividade antimicrobiana, antifúngica, antibactericida. Além
disso, é biocompatível e biodegradável e possui uma excelente capacidade de
formar filmes (Martínez-Camacho et al., 2010). Na presença de soluções aquosas
diluídas de ácidos, a quitosana comporta-se como polieletrólito, causando o
surgimento de interações repulsivas eletrostáticas entre os grupos amino
ionizados ao longo da cadeia polimérica (Wang, et al., 1991). Assim, para
caracterizar o comportamento desse polímero em solução, é importante selecionar
o sistema de solvente mais apropriado (Rinaudo et al., 1993) e observar o que
esses efeitos podem causar nas propriedades desses filmes produzidos.
O objetivo do presente trabalho foi produzir filmes à base de quitosana
utilizando solução de ácido acético e ácido lático como solvente e verificar a
influência destes nas propriedades mecânicas (resistência à tração e
alongamento) e de permeabilidade ao vapor de água dos filmes produzidos.
MATERIAL E MÉTODOS: A quitosana foi produzida a partir da quitina extraída de resíduos de camarão
(Penaeus brasiliensis) no Laboratório de Operações Unitárias/EQA/FURG.
A quitosana foi produzida por hidrólise alcalina da quitina, com solução de
hidróxido de sódio a 42,1% (p/V), por 90 min a temperatura de 130 ºC (Weska et
al., 2007).
Os filmes biopoliméricos foram preparados por dissolução da quitosana em ácido
acético e ácido lático nas proporções de 10:0, 5:5 e 0:10 (mL/mL). As películas
foram produzidas pela técnica casting por evaporação do solvente em estufa com
circulação de ar a 40ºC por 48 h. Após estes foram removidos das placas e
mantidos em dessecador durante 48 h antes de serem analisados. A espessura dos
filmes foi medida utilizando-se um paquímetro digital (resolução 0,001 mm). Para
determinação das propriedades mecânicas (resistência à tração e alongamento)
utilizou-se um texturômetro (TA.XP2i, Stable Microsystems SMD, UK) através do
método D882-02 da ASTM (2001a). Os testes de permeabilidade ao vapor de água
foram realizados gravimetricamente a 25ºC, segundo o método E96/E96M-05 da ASTM
(2001b).
RESULTADOS E DISCUSSÃO: Na Figura 1 estão apresentados os gráficos de barras para as respostas
resistência a tração (RT), alongamento (A) e permeabilidade ao vapor de água
(PVA) dos filmes produzidos com os diferentes solventes.
Pode-se observar na Figura 1 que os filmes elaborados com ácido acético
apresentaram valores superiores de resistência à tração e comportamento inverso
em relação ao alongamento, isso pode ter ocorrido devido ao número de hidroxilas
presentes no ácido lático serem superiores as do ácido acético, o que aumentaria
os espaços intermoleculares entre as cadeias do polímero, dando maior
flexibilidade as cadeias do polímero.
Em relação à permeabilidade ao vapor de água este foi superior os filmes
produzidos com ácido lático, este comportamento pode ser explicado devido ao
fato de o ácido lático possuir uma hidroxila a mais em sua estrutura e a sua não
volatilidade faz com que ele permaneça na estrutura do filme atuando como um
plastificante, contribuindo, consequentemente, para o aumento da PVA (Cuq et
al., 1997).
Devido às interações entre quitosana e diferentes ácidos, as propriedades dos
filmes de quitosana são afetadas pelo tipo de ácido incluindo o volume
hidrodinâmico das moléculas de quitosana em soluções, permeabilidade ao vapor de
água, permeabilidade ao oxigênio e mecânica propriedades de filmes de quitosana
(Chen et al., 2009).

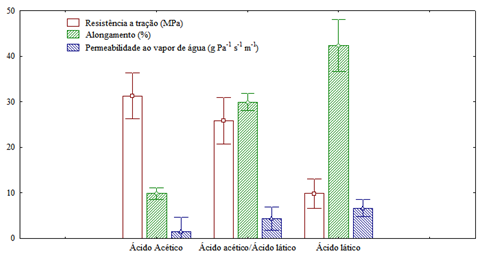

Figura 1: Gráfico de barras para (a) resistência à tração, (b) alongam
CONCLUSÕES: O filme que apresentou melhores características quanto a permeabilidade ao vapor
de água e resistência à tração, sendo 2,11 g mm dia-1 m-2 kPa-1 e 38 MPa foi o
filme elaborado com solução de ácido acético. Já em relação ao alongamento o
melhor valor encontrado foi nos filmes produzidos com ácido lático sendo este 55%
AGRADECIMENTOS:
REFERÊNCIAS BIBLIOGRÁFICA: ASTM. American Society for Testing and Materials. Standard test method for tensile properties of thin plastic sheeting. Standard D882-02. In Annual book of ASTM. 162-170., 2001a.
ASTM. American Society for Testing and Materials. Standard test methods for water vapor transmission of materials. Standard Designations: E96/E96M-05. In Annual book of ASTM. 406-413, 2001b.
BOURBON, A. I.; PINHEIRO, A. C.; CERQUEIRA, M. A.; ROCHA, C. M. R.; AVIDES, M. C.; QUINTAS, M. A. C.; VICENTE, A. A. Physico-chemical characterization of chitosan-based edible films incorporating bioactive compounds of different molecular weight. Journal of Food Engineering, v. 106, p. 111–118, 2011.
BRAVIN, B.; PERESSINI, D.; SENSIDONI, A. Development and application of polysaccharide–lipid edible coating to extend shelf-life of dry bakery products. Journal of Food Engineering, v.76, p. 280–290, 2006.
CHEN, R. H., CHEN, W. Y., WANG, S. T., HSU, C. H., & TSAI, M. L. Changes in the Mark–Houwink hydrodynamic volume of chitosan molecules in solutions of different organic acids, at different temperatures and ionic strengths.Carbohydrate Polymers, 78(4), 902–907, 2009.
CUQ, B., GONTARD, N., CUQ, J.L., GUILBERT, S. Selected functional properties of fish myofibrillar protein-based films as affected by hydrophilic plasticizers. Journal of Agricultural and Food Chemistry, 45(3):622-626, 1997.
DOMARD, A. In Advances in Chitin Science; vol. II; Proceedings of the Seventh International Conference on Chitin Chitosan and Euchis’97; Domard, A.; Roberts, G. A. F.; Vårum, K. M., Ed; Jacques Andre Publisher; Lyon, 1997; p 410.
MARTÍNEZ-CAMACHO, A. P.; CORTEZ-ROCHA, M. O.; EZQUERRA BRAUER, J. M.; GRACIANO-VERDUGO, A. Z.; RODRIGUEZ-FÉLIX, F.; CASTILLO-ORTEGA, M. M.; YÉPIZ-GÓMEZ, M. S.; PLASCENCIA-JATOMEA, M. Chitosan composite films: Thermal, structural, mechanical and antifungal properties. Carbohydrate Polymers, v. 82, p. 305–315, 2010.
RINAUDO, M.; MILAS, M.; DUNG, P. L.; Characterization of chitosan. Influence of ionic strength and degree of acetylation on chai expansaion. International Journal of Biological Macromolecules. v.15, 281-285, 1993.
SRINIVASA, P. C., RAMESH, M.N., THARANATHAN, R. N. Effect of plasticizers an fatty acids on mechanical and permeability characteristics of chitosan films. Food Hydrocolloids, v. 21, p. 1113–1122, 2007.
WANG, W.; BO, S.; LI, S.; QIN, W.; Determinação of the Mark-Houwink equation for chitosans with different degrees of deacetylation. International Journal of Biological
