ÁREA: Materiais
TÍTULO: ELETROSÍNTESE E CARACTERIZAÇÃO ESPECTROSCÓPICA (UV-Vis E FLUORESCÊNCIA) DE UM POLÍMERO DERIVADO DO ÁCIDO 4-HIDROXIBENZÓICO
AUTORES: FERREIRA, L.F. (UFU) ; SOUZA, L.M. (UFU) ; DA SILVA, L.G. (UFU) ; RUGGIERO, R. (UFU) ; BRITO-MADURRO, A.G. (UFU) ; MADURRO, J.M. (UFU)
RESUMO: Poli(4-HBA) foi eletrossintetizado e seu comportamento espectroscópico investigado por UV-Vis e fluorescência em função do pH. A protonação/desprotonação dos grupos funcionais influenciou diretamente no comportamento espectroscópico deste material. Espectros de absorção apresentaram um deslocamento batocrômico ocasionado pelas mudanças na estrutura do 4-HBA devido a alteração de pH. O mesmo efeito foi observado para o poli(4-HBA), em meio ácido devido ao aumento na extensão de conjugação. Espectros de fluorescência apresentaram deslocamento nas bandas de emissão o que implica na deslocalização eletrônica pi nos estados singlete excitado do polímero resultando na presença de segmentos conjugados e uma significante diminuição dos níveis de energia deste estado excitado em relação ao 4-HBA
PALAVRAS CHAVES: ácido 4-hidroxibenzóico, eletropolimerização, fluorescência.
INTRODUÇÃO: Na última década, polímeros orgânicos condutores têm atraído um grande interesse devido às suas diversas aplicações como dispositivos eletrônicos, propriedades de anti-corrosão, biossensores, sistemas eletroluminescentes, dentre outras (LÔ et al., 2006; CASTRO et al., 2008; FRANCO et al. 2008; LASKARAKIS et al. 2008a; SMERIERI et. al. 2008; FRANCO et al. 2008b). Nesta perspectiva, derivados fenólicos, contendo grupamentos funcionais como, por exemplo, o ácido 4-hidroxibenzóico (4-HBA), são particularmente importantes, e têm sido amplamente investigados (FERREIRA et al., 2008; BRITO-MADURRO et al. 2007; DA SILVA et al. 2008 in press).
Compreender os mecanismos de formação dos polímeros é extremamente importante para definir suas aplicações. Uma vez que estes mecanismos não são conhecidos, a utilização das propriedades elétricas, ópticas, físicas e químicas destes materiais, são informações que podem facilmente elucidar e fornecer indícios sobre o mecanismo de polimerização, facilitando assim a compreensão e aplicação deste material.
Tais propriedades elétricas e ópticas são determinadas e controladas pela estrutura do polímero, a superfície nanoestrutural e química, as quais controlam a funcionalidade do mesmo. Por outro lado, o conhecimento detalhado do comportamento elétrico, mecânico e óptico é de suma importância para desenvolver as aplicações desses materiais.
Neste trabalho, o ácido 4-hidroxibenzóico e os filmes derivados deste monômero, eletropolimerizados em meio ácido e básico, foram investigados por técnicas espectroscópicas (UV-Vis e fluorescência), visando determinar propriedades ópticas correlacionadas à protonação/desprotonação dos grupos funcionais deste novo material.
MATERIAL E MÉTODOS: Filmes poliméricos derivados do ácido 4-HBA foram eletropolimerizados em célula eletroquímica de três compartimentos, utilizando-se barras de grafite como eletrodos auxiliar e trabalho e Ag/AgCl como eletrodo de referência. A solução contendo o monômero em meio de HClO4 foi deaerada com N2 ultra puro e foram realizadas sucessivas varreduras de potencial para estudos de eletropolimerização do ácido 4-hidroxibenzóico, utilizando-se potenciostato da CH Instruments modelo 760C. O material formado sobre o eletrodo de trabalho foi isolado, solubilizado em meio ácido (pH 0,40) ou meio básico (pH 13,15) e analisado por espectroscopia de UV-Vis e fluorescência, em espectrofluorímetro Hitachi F-4500 e espectrofotômetro Shimadzu UV-1650PC.

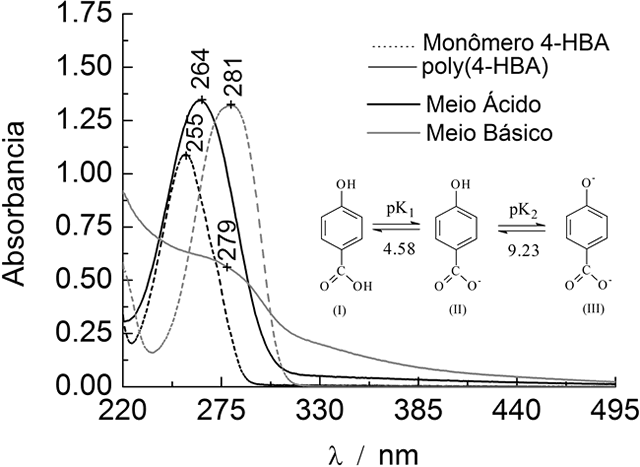

RESULTADOS E DISCUSSÃO: Nos espectros de absorção do 4-HBA (Figura 1) a banda em 255 nm é atribuída a transição pi-pi* característica de anel aromático, que sofre influência do grupo -COOH/COO-. Em meio básico a presença do grupo –OH/O- ocasiona um deslocamento batocrômico para 281 nm. Para o poli 4-HBA, em meio ácido ocorre também um deslocamento da banda de absorção para comprimentos de ondas maiores, em aproximadamente 264 nm este deslocamento na ordem de 10 nm é atribuído ao aumento na extensão de conjugação. Em meio básico praticamente o comprimento de onda máximo de absorção não é alterado quando comparado ao monômero.

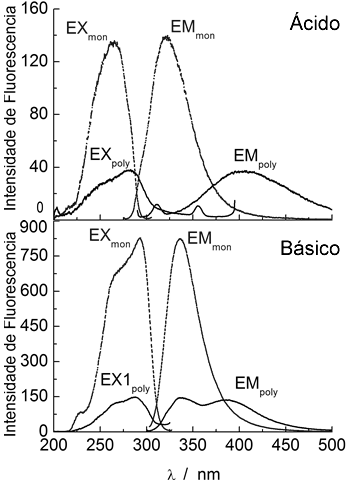

Nos espectros de fluorescência (Figura 2) em meio acido, a excitação do monômero é ocorre em 265 nm e do poli(4-HBA) em 282 nm. A emissão do monômero ocorre em 321 nm e para o polímero observam-se duas bandas uma em 310 nm e outra em 405 nm. Em meio básico a excitação do 4-HBA é caracterizada por um pico em 293 nm e um obro em 266 nm e para o poli(4-HBA) um ombro em 266 e uma banda em 288 nm. A emissão do monômero exibe um pico em 336 nm e do polímero duas bandas uma em 366 nm e 388 nm. A inversão das intensidades de emissão em meio básico ocorre principalmente pelo efeito de protonação/desprotonação dos grupos. Em meio ácido a protonação da carboxila deve ser o principal efeito nas mudanças espectral. Em meio básico o íon fenóxido se torna mais evidente ocasionando a inversão das intensidades de emissão. Em ambos os meios ocorre o deslocamento batocrômico na emissão (Acido = 84 nm / Básico = 52 nm) do 4-HBA em relação ao poli(4-HBA). Isto implica na deslocalização eletrônica pi nos estados singlete excitado do polímero, resultando na presença de importantes segmentos conjugados nas cadeias do poli(4-HBA) diminuindo os níveis de energia desse estad
CONCLUSÕES: Foi possível observar a formação de um polimérico derivado do ácido 4-hidroxibenzóico. Os espectros de absorção do UV-Vis mostraram que este polímero apresenta comportamentos distintos, devido a variações de pH do meio, sendo este influenciado pela protonação/desprotonação dos grupos presentes no 4-HBA. Espectros de fluorescência mostraram deslocamentos no valor das energias de emissão, bem como excitação, o que comprova que o poli(4-HBA) apresenta em sua estrutura uma maior extensão de conjugação quando comparado ao 4-HBA, bem como uma maior deslocalização eletrônica nos estados excitados.
AGRADECIMENTOS: Os autores agradecem a CAPES, FAPEMIG e CNPq pelo suporte financeiro.
REFERÊNCIAS BIBLIOGRÁFICA: CASTRO, C.M., VIEIRA, S.N., BRITO-MADURRO, A.G, MADURRO, J.M., GONCALVES, R.A. 2008. Electrochemical and morphologic studies of nickel incorporation on graphite electrodes with polytyramine. Journal of Materials Science, 43: 475-482.
FERREIRA, L.F., BOODTS, J.F.C ; BRITO-MADURRO, A.G., MADURRO, J.M. 2008. Gold electrodes modified with poly(4-aminophenol): incorporation of nitrogenated bases and an oligonucleotide. Polymer International, 57: 644-650.
FRANCO, D.L., AFONSO, A. S., VIEIRA, S.N., FERREIRA, L.F., GONÇALVES, R.A., BRITO-MADURRO, A.G., MADURRO, J.M. 2008a. Electropolymerization of 3-aminophenol on carbon graphite surface: Electric and morphologic properties. Materials Chemistry and Physics, 107: 404-409.
FRANCO, D.L., AFONSO, A.S., FERREIRA, L.F., GONÇALVES, R.A., BOODTS, J.F.C., BRITO-MADURRO, A.G., MADURRO, J.M. 2008b. Electrodes modified with polyaminophenols: immobilization of purines and pyrimidines. Polymer Engineering and Science. In press.
LASKARAKIS A., LOGOTHETIDIS S., KASSAVETIS S., PAPAIOANNOU E., 2008, Surface modification of poly(ethylene terephthalate) polymeric films for flexible electronics applications. Thin Solid Films, 516: 1443-1448.
LÔ, CH, ADENIER A., CHANE-CHING K.I., MAUREL F., ARON J.J., KOSATA B., SVOBODA J. 2006. A novel fluorescent, conducting polymer: Poly[1-(thiophene-2-yl)benzothieno[3,2-b]benzothiophene] electrosynthesis, characterization and optical properties. Synthetic Metals, 156: 256–269.
BRITO-MADURRO, A.G, FERREIRA, L.F., VIEIRA, S.N., GOULART FILHO, L.R., MADURRO, J.M. 2007. Immobilization of purine bases on a poly-4-aminophenol matrix. Journal of Materials Science, 42: 3238-3243
DA SILVA, T.A.R., FERREIRA, L.F., BOODTS, J.F.C, EIRAS, S.P., MADURRO, J.M., BRITO-MADURRO, A.G. 2008. Poly(4-hydroxyphenylacetic acid): a new material for immobilization of biomolecules. Polymer Engineering and Science, IN PRESS
SMERIERI A., BERZINA T., EROKHIN V., FONTANA, M.P. , 2008, A functional polymeric material based on hybrid electrochemically controlled junctions. Materials Science and Engineering: C, 28: 18-22.
