OBTENÇÃO DE NANOPLATAFORMAS HÍBRIDAS A BASE DE HIDROXIDO DUPLO LAMELAR E PONTOS QUÂNTICOS DE CARBONO

Autores

Correa, F.G. (UFMA) ; Araujo, R.J.P. (UFMA) ; Cutrim, E.S.M. (UFMA) ; Teixeira, M.M. (UFMA) ; Campos, V.N.S. (UFMA) ; Alcântara, A.C.S. (UFMA)

Resumo

O progresso da nanotecnologia fundamenta-se na produção de materiais e no aperfeiçoamento de propriedades físico-químicas em escala manométrica, apresentando a possibilidade de favorecer diversos tipos de aplicações, como em processos adsortivos, liberação controlada de fármacos, fotocatálise, dentre outros. Neste contexto, o presente trabalho consiste na elaboração de um nanocompósito a partir de hidróxidos duplo lamelares (HDL) Zn-Al e Pontos Quânticos de Carbono (CQD). Utilizando o método de co-precipitação, obteve-se êxito na síntese da nanoplataforma híbrida HDL-CQD. O material foi caracterizado através de análises estruturais por FTIR e DRX e seu comportamento térmico foi investigado através da Calorimetria Exploratória Diferencial (DSC).

Palavras chaves

Pontos de carbono; Hidroxido duplo lamelar; Nanocompósito

Introdução

A nanotecnologia pode desenvolver materiais nanométricos com propriedades físicas e químicas únicas. Essas novas propriedades surgem para desenvolver produtos com diferentes tipos de aplicações tecnológicas, sendo que uma área crescente para a aplicação de novas nanoestruturas é o campo farmacêutico por meio da formação de nanoplataformas promissoras como sistemas carreadores de fármacos. Assim, os materiais atuam de forma sinérgica com o componente ativo, contribuindo para o aumento da eficiência terapêutica associada ao fármaco de interesse, além de reduzir os efeitos colaterais gerados ao paciente.Um material que apresenta vantagens para a produção de nanoplataformas são os hidróxidos duplo lamelares (HDLs) que correspondem a uma classe de materiais inorgânicos com camada 2D aniônica. Eles são estruturalmente parecidos com o mineral hidrotalcita, dessa forma possuem a fórmula genérica: [M2+1-x + M3+x (OH)2]x+ (An-)x/n.mH2O, sendo An- representando o intercalante aniônico. A participação de ânions entre as lamelas proporciona a eletroneutralidade. Ademais, juntamente com moléculas de água, o grupo aniônico provoca o empilhamento de camadas de HDL com um campo irregularmente ordenado. Comparando com a estrutura da brucita [Mg(OH)2], ambas contém ligações de hidrogênio para conectar suas lamelas, porém o HDL ainda possui também favoravelmente a força eletrostática. (Benício et al., 2015). O HDL tem a capacidade de atuar como matriz hospedeira para substâncias pelo método de troca iônica. As vantagens desse sólido inorgânico estão na biocompatibilidade, biodegrabilidade e versatilidade na composição, permitindo a intercalação com diversos tipos de moléculas aniônicas (Zhigang Jia, 2021) (Rebitski et al. 2019). Além disso, possibilita a síntese em laboratório de maneira fácil, econômica, de baixo impacto ambiental e ainda com alta pureza. (Swain et al., 2017).Por outro lado, tem-se os pontos quânticos de carbono (CQD - sigla em inglês Carbon Quantum Dots) que representam uma classe de materiais de carbono em escala nanometrica. A presença de vários grupos funcionais possuindo o oxigênio em sua composição, como a carboxila, ocasiona a grande solubilidade em água e biocompatibilidade. Dentre suas singulares propriedades físico-químicas, a fluorescência tem atraído bastante atenção para aplicações distintas, como fotocatálise (Shafique et al., 2022) e bioimagem (Zhang et al., 2019). Seus benefícios na utilização consistem no baixo custo, método de síntese diversificado e simples, dispõem de inúmeras modificações químicas e passivação da superfície, aliado ao fato de ser ecologicamente correto. (Alizadeh and Hasanzadeh, 2018). Nesse contexto o presente trabalho tem como objetivo a síntese de uma plataforma hibrida a base de HDL-CQD.

Material e métodos

A síntese dos Pontos Quanticos de Carbono (CQD) foi efetuada de acordo com a metodologia descrita por Qu et al., (2016), que tem como base o tratamento solvotérmico do ácido cítrico e da ureia. Primeiramente 1g de ácido cítrico e 2g de ureia foram solubilizados em 10 mL de dimetilformamida, em seguida, a solução foi submetida em banho ultrassônico. A solução foi transferida para uma autoclave de aço inoxidável revestido de teflon com capacidade de 15 mL e aquecida a 160°C durante 6h. Após o tempo de reação, a autoclave foi retirada da estufa, onde resfriou espontaneamente até alcançar a temperatura ambiente, e ao seu conteúdo foi adicionado 20mL de uma solução de hidróxido de sódio 50 g.L-1. A mistura foi agitada durante 1 min e depois centrifugada a 15000 RPM por 30 min. O sobrenadante foi descartado e o sólido resultante foi lavado com água destilada e centrifugado duas vezes nas condições citadas anteriormente, a fim de remover possíveis sais e álcali residual. Por fim, o sólido resultante das lavagens foi disperso em um pequeno volume de água destilada, congelado e liofilizado por um período de 72h a 35°C. O material resultante da liofilização foi mantido em dessecador até posterior utilização.Para a preparação do HDL (branco), pesaram-se 1,20 g de MgCl2.6H2O e 2,00 g de AlCl3.9H2O, que foram dissolvidos em 100 mL. A mistura de sais foi adicionada a um funil de decantação, encaixado em um balão de fundo redondo com três bocas, contendo 100 mL água deionizada. A mistura de sais foi gotejada lentamente no balão de fundo ao juntamente com hidróxido de sódio (NaOH) 0,1 mol/L, de forma a manter o pH 9,5-10. Todo o sistema foi purgado com gás nitrogênio para evitar uma possível interferência de ânions carbonato. O sistema resultante é submetido ao agitador magnético e mantido por até 24 horas. Após este tempo, o material sólido centrifugado, lavado abundantemente com água destilada e seco em estufa a 60 ºC por uma noite. Para a obteção do material HDL-CQD, o procedimento supracitado foi repetido, onde a mistura de sais e NaOH foi gotejada lentamente sob uma solução de CQDs no balão de fundo redondo, em pH 9,5-10. O material obtido foi centrifugado, lavado e liofilizado. Foram realizadas as caracterizações por meio das técnicas de Espectrometria de infravermelho com transformada de Fourier (FTIR), análise térmica (DSC) e Difratometria de raios X (DRX).

Resultado e discussão

Para os CQDs sintetizados, analisados por FTIR, foram observadas bandas características referentes aos estiramentos do grupo O-H, indicando que há inúmeras hidroxilas na superfície do material, estiramento da ligação C=C presentes em anéis aromáticos, e de grupos amino. Para analisar alguma possível interação entre o CQD e HDL realizou-se medidas de FTIR, os quais são mostrados na Figura 1a. Nota-se que os espectros relacionados à nanoestrutura híbrida (HDL-CQD) revelam-se semelhantes ao HDL puro. No entanto, ainda que não é possível observar com clareza a presença de grupos relacionados ao CQD, é evidenciado que a banda correspondente ao estiramento de grupos O-H no HDL inicial, é deslocado para menores valores de número de onda no material HDL-CQD indicando este grupo pode estar envolvido em ligações com o CQD. Por fim, a coincidente banda presente no HDL de partida e no material HDL-CQD em 1360 cm-1, refere-se à presença do ânion CO32-, um contaminante comum de HDL. Por meio da leitura espectrofotométrica na região do UV-Vis da água de lavagem proveniente do processo de síntese do HDL-CQD, foi possível estimar a porcentagem de CQD adsorvido durante a síntese. Para isso, foi utilizado o comprimento de onda de 531 nm, correspondente ao CQD, no qual pode-se inferir que 98,6% do CQD empregado na síntese foi incorporado ao HDL. Por meio do difratograma (Figura 1b), pode-se observar grande parte das reflexões características do HDL permanecem nos seguintes planos: (003), (006), (012), (015), (018) (110), em harmonia com a ficha do banco de dados JCPDS 35-395. Por outro lado, o DRX do material CQD apresenta dois planos de reflexão em torno de 27,0° e 42,4° correspondentes aos planos (002) e (100) da estrutura grafítica, respectivamente (Cutrim et al., 2021). Já para o material HDL-CQD observa-se que o mesmo apresenta um padrão de difração são bem semelhantes ao do HDL puro, permitindo compreender que não ocorre uma desorganização da estrutura do HDL de partida. Ainda que 98% do CQD foi adsorvido no HDL, devido à escala nanométrica e baixa quantidade de massa de CQD com relação a massa total de material, não foi possível visualizar características relacionadas à estrutura carbonácea. Este material também foi analisado quanto ao seu comportamento térmico por meio da técnica de DSC (Figura 2), no qual podemos observar que até 150º C todos os materiais apresentam um evento endotérmico relacionado à perda de moléculas de água adsorvidas. No entanto, no caso do HDL observa-se um evento de grande intensidade centrado em 400ºC o qual corresponde a liberação de ânions clorato e carbonato localizados na região interlamelar; enquanto no caso do CQD é observado um evento exotérmico centrado em torno de 511 º C, o qual é atribuído à remoção de grupos funcionais como hidroxila, carbonila, carboxilato e amina da superfície do CQD (Cutrim et al., 2021). Importante ressaltar que o material HDL-CQD apresenta ambos os eventos relacionados aos materiais puros: um evento em 400ºC e 495 º C, de natureza endotérmica e exotérmica, respectivamente. Esses resultados indicam que o material HDL-CQD é estabilizado por uma mistura física bastante compatível no qual pode interagir por ligações fracas como indicado pelas análises de FTIR.

a) FTIR dos materiais HDL, CQD e HDL-CQD; b) DRX dos materiais HDL, CQD e HDL-CQD.

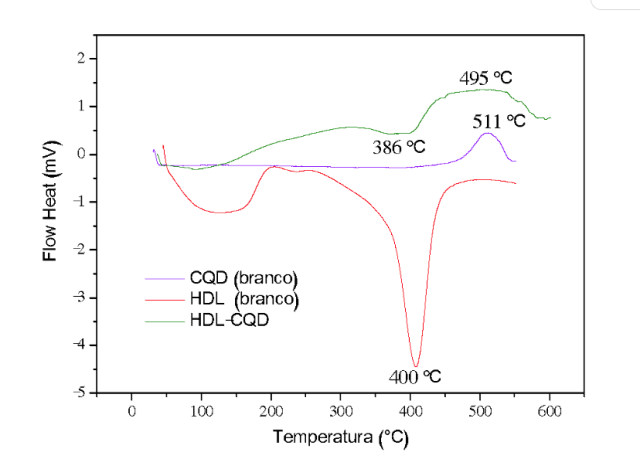

Análise térmica DSC dos materiais HDL, CQD e HDL- CQD. Medidas realizadas em atmosfera de nitrogênio

Conclusões

Os resultados mencionados apontam o sucesso na realização da síntese do HDL, constatando a real possibilidade da obtenção deste material de maneira simples e de baixo valor aquisitivo. Além disso, o HDL exibiu elevada pureza, ao comparar com os dados obtidos da análise de FTIR com a literatura. Ademais, considerando que o fenômeno da difração dos raios X em uma estrutura cristalina é explicado pela similaridade do comprimento de onda dos raios X com o espaço interatômico de materiais cristalinos, observou-se a contínua aparição das reflexões dos planos de átomos inerentes ao HDL puro, indicando estável arranjo estrutural desse sólido inorgânico. A premissa da nanotecnologia consiste na manipulação e incorporação de propriedades físico-químicas. Nesse sentido, a intercalação do CQD foi bastante satisfatória, apresentando o percentual de 98,6% da massa inicial. Dessa forma, a união desses materiais proporcionou o aperfeiçoamento do comportamento térmico interligado à decomposição de diversos tipos grupos funcionais, em relação ao HDL, do íon clorato e carbonato, já referente ao CQD, da hidroxila, carbonila, carboxilato e amina.

Agradecimentos

O presente trabalho foi realizado com apoio da CAPES–Cód.fin.001,FAPEMA(POS-GRAD- 02553/21),CNPq(401840/2021- 2,425730/2018-2,315109/2021-1);CENTRAL ANALITICA DE QUÍMICA/UFMA. ARAUJO,RGP AGRADECE A FAPEMA PELA BOLSA CONCEDIDA.

Referências

ALIZADEH, Sakineh; HASANZADEH, Mahsa. A novel electrochemical sensor based on LDH / CQD @ Carbon paste electrode for voltammetric determination of metronidazole in real Samples. 2018. International Journal of Scientific and Engineering Research. 9.
BENÍCIO, Luíz Paulo Figueredo et al. Layered Double Hydroxides: Nanomaterials For Applications In Agriculture. Revista Brasileira de Ciência do Solo [online]. 2015, v. 39, n. 1 [Accessed 2 September 2022], pp. 1-13. Disponível em: <https://doi.org/10.1590/01000683rbcs2015081>. ISSN 1806-9657.
CUTRIM, E.S.M.; VALE A.A.M.; MANZANI, D.; BARUD, H.S.; RODRÍGUEZ-CASTELLÓN, E.; SANTOS, A.P.S.A.; ALC NTARA A.C.S. Preparation, characterization and in vitro anticancer performance of nanoconjugate based on carbon quantum dots and 5-Fluorouracil. Mater. Sci. Eng. C 120 (2021) 111781
https://doi.org/10.1016/j.matchemphys.2021.125583.
JIA, Zhigang et al. Synthesis of carbon dots-assisted MgAl-LDH hollow microspheres with hierarchical structure for the effective removal of Congo red from wastewater. In: E3S Web of Conferences. EDP Sciences, 2021. p. 02003.
QU, Songnan et al. Toward efficient orange emissive carbon nanodots through conjugated sp2‐domain controlling and surface charges engineering. Advanced materials, v. 28, n. 18, p. 3516-3521, 2016.
REBITSKI, Ediana P.; SOUZA, Gabriel P.; SANTANA, Sirlane A. A.; PERGHER, Sibele B.C; ALC NTARA, Ana C. S. (2019). Bionanocomposites based on cationic and anionic layered clays as controlled release devices of amoxicillin. Applied Clay Science. 173. 35-45. DOI: 10.1016/j.clay.2019.02.024.
SHAFIQUE, Muhammad; MAHR, Muhammad Shabir; YASEEN, Muhammad, BHATTI, Haq Nawaz. CQD/TiO2 nanocomposite photocatalyst for efficient visible light-driven purification of wastewater containing methyl orange dye. Materials Chemistry and Physics, Volume 278, 2022, 125583, ISSN 0254-0584,
SWAIN, Sarat K. et al. Delamination of Mg-Al layered double hydroxide on starch: change in structural and thermal properties. Polymer-Plastics Technology and Engineering, v. 57, n. 15, p. 1585-1591, 2018.
ZHANG, Q. et al., 2019. The Application of Green-Synthesis-Derived Carbon Quantum Dots to Bioimaging and the Analysis of Mercury (II). Journal of analytical methods in chemistry, 2019, pp.8183134–9.
